WT品牌語音芯片、功放芯片—讓人機交互更簡單，讓電子世界更美好

WT品牌語音芯片與功放芯片，為普通產品提供了與人智能交互的“鵲橋”；讓產品發聲的同時也讓其說話更響亮更好聽。本文將通過WT2003H系列語音芯片及WT系列功放芯片來為大家介紹下語音芯片及功放芯片在產品設計上的實際運用。

一、WT2003H語音芯片系列的應用

1）玩具、賀卡類；

2）喊話器、報警器類；

3）家用電器類：電飯煲、電磁爐、微波爐、空調等；

4）醫用設備類：電子血壓計、電子秤等；

5）工廠設備：機床、洗床等；

6）其它類：廣告牌、考勤機、溫度檢測、智能鎖、倒車雷達、測速器、報站器等；

二、WT2003H語音芯片基本參數

1）最大可以支持128Mbit的FLASH；

2）控制方式：一線串口、兩線串口、UART串口、按鍵控制等；

3）具備BUSY狀態指示、BUSY播放時為高電平；

4）支持語音高品質音頻格式，（8kbps~320kbps）聲音優美；

5）內置0.5W D類功放，可匹配8歐0.5W喇叭；

6）音量可調，音量等級8級；

7）兩個16位異步分頻器定時器；

8）數字音頻流，IIS支持主機和從機模式；

9）一個IIC控制器；

10）一個紅外遙控解碼器；

11）16bit高精度ADC；

12）16bit高精度DAC；

13）大功率IO驅動能力，最高可直接驅動64mA。

三、WT2003H語音芯片選型

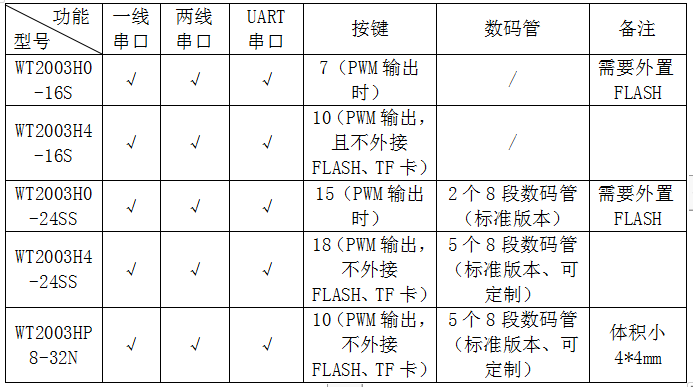

芯片方案標準選型表（詳見說明書，可定制功能）

四、WT2003H語音芯片案例

1）WT2003H4-16S芯片（錄音耳機項目）

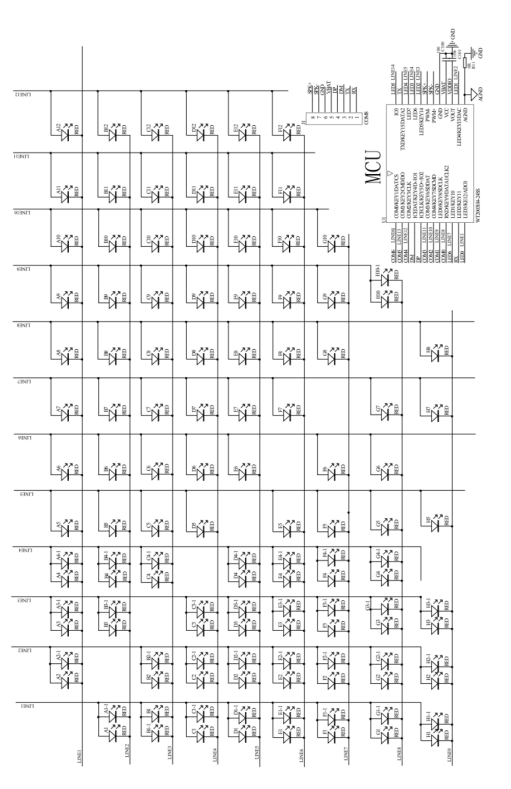

2)?WT2003H4-24SS芯片（LED陣列）

?

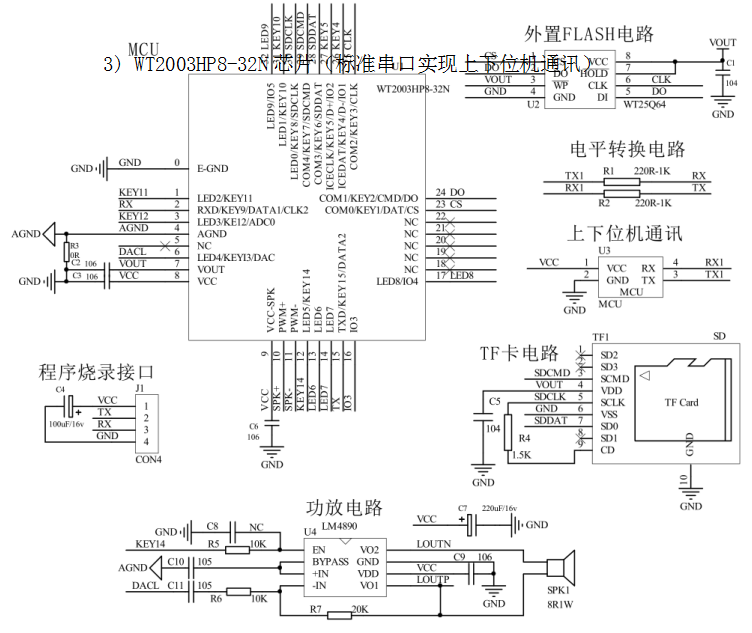

3)?WT2003HP8-32N芯片（標準串口實現上下位機通訊）

?

五、語音與功放芯片間的合作

1)功放芯片電路有哪些變量參數：

A、音源；

B、耦合電路RC取值；

C、喇叭阻抗大小；

D、功放增益值是否固定；

E、功放電源取值大小及是否為固定電壓；

2)語音芯片DAC相關有哪些變量參數；

A、音源文件的最大峰峰值是多少；

B、語音芯片DAC輸出最大峰峰值是多少；

3)在電源電壓、喇叭阻抗、音源文件、功放增益值固定后，通過信號發生器輸出等效語音芯片DAC最大峰峰值的1KHz正弦波來調節RC致功放輸出最大功率。

4)最后，需要注意語音芯片與功放芯片模擬地需要連接磁珠/0R電阻后接到電源輸入地。

六、WT2003H系列語音芯片注意點

1)當語音小于300S可選WT2003H4芯片，不需要外接flash，1/2/3腳可直接懸空；（本條適用于WT2003H4-16S與24SS芯片）

2)芯片1、2、3腳：可外接flash或TF卡，也可定制驅動IO口；（本條適用于WT2003H4-16S與24SS芯片）

3)芯片23、24、25腳：可外接flash或TF卡，也可定制驅動IO口；（本條適用于WT2003HP8-32N芯片）

4)AGND跟GND 在外接功放時盡量在電源端連接減小電路噪音；

5)DAC：可以當IO口或復用DAC輸出接功放，DAC/PWM輸出二選一，不能同時有輸出；當選用芯片自帶的PWM輸出，可帶8R0.5W喇叭，無需外置功放電路；選擇DAC輸出時，需要接功放電路；

6)RXD/TXD：語音芯片數據輸入支持一線、二線及UART串口，同時也做為程序燒錄口，當燒錄程序時，上位機MCU的TX/RX需要設為浮空狀態，本引腳支持最高電

平3.3V，接5V時，MCU需要串220R電阻或者接電平轉換電路；芯片燒寫口，一般情況下要求預留端口，方便更新程序；

7)低壓：當需要在工作在2.0-3.3V時需要將VCC跟VOUT直接短路,如外接flash需要選用低壓flash；

8)芯片供電：2.5-5.0V，必須靠近芯片VCC腳1CM內接106電容到地；

9)FLASH專用供電接口VOUT：必須靠近芯片VOUT腳1CM內接106電容到地；

七、結語

唯創知音始終致力于語音芯片、功放芯片開發；始終以高質量、長生命周期、優服務的理念在語音技術及智能物聯網方案設計上與廣大客戶攜手同行，為客戶提供快捷的語音方案設計相關服務。唯創知音語音芯片作為一家專注于語音技術研究的高新技術企業，始終堅持以“服務好工程師”為目標，以行業語音交互器件標準化為方向，致力于讓復雜變簡單，提供快捷的語音、智能物聯網應用解決方案。WT588F02B應用設計方案，在智能鬧鐘、智能水杯、霧化器等消費電子行業領域內已有成熟的應用案例。消費類電子產品應用是公司重要的發展領域，未來，唯創知音將在更多行業推出標準化語音芯片，進一步提升工程師的設計體驗，為消費類電子行業標準化賦能。
